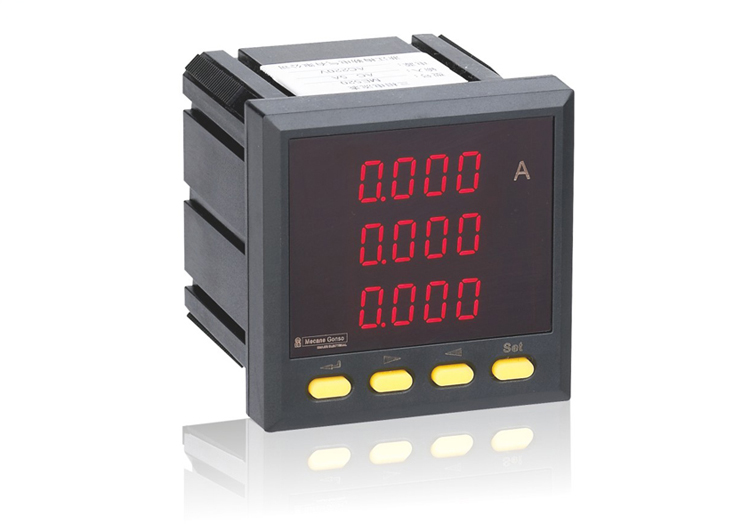

MeDP520三相电力智能仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，有可实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU协议。适用于配电柜、智能楼宇。
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能
显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数10000imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
配选：可附加模拟量4-20mA变送输出，开关量输入、开关量输出，上下限越限报警功能
用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
|
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。
4、若信号伴随高频干扰，应在线里试用低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。 |
|
