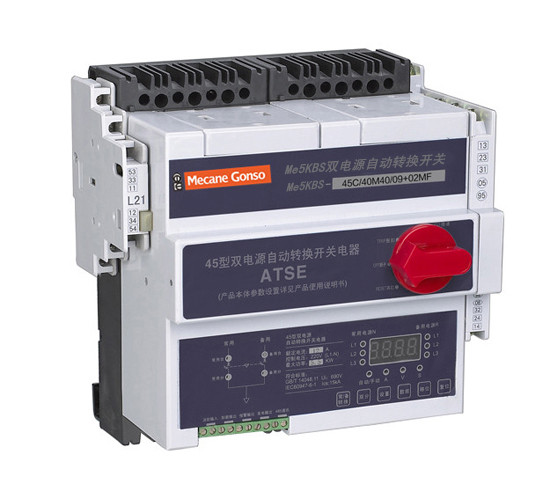

双电源自动转换开关Me5KB-S是以Me5KB基本型产品作为主开关,与电压继电器、机械联锁、电器联锁等附件组合构成CB级PC级两种ATSE。 当供电电源被检测到出现偏差时进行电源之间的切换,保证其供电的可靠性和连续性。CB级产品能够接通、承载和分断正常条件下包括规定的过载条件下的电流,且能够接通、承载并分断规定的非正常条件下的电流(如短路电流)。 Me5KBS主要用于交流50Hz(60Hz)、额定电压至690V、电流自0.16A至100A的两路电源中(电网和电网、电网和自备电源)。Me5KB-S特别适用于主要负载的末端。是一种新型集成化的高可靠性的双电源产品。
|
工作条件: 周围空气温度 上限值不超过+40℃ 下限值不低于-5℃ 日平均值不超过+35℃ 当周围空气温度超出以上范围,将必须出厂做特殊设置 安装地点的海拔高度不超过2000米
大气条件: 大气相对湿度在周围空气温度+40℃时不超过50%;在较低温度下可以有较高的 相对湿度。月平均最低温度为+25℃时,该月的平均最大相对湿度为90%,由于温度变化发生在产品上的凝露必须采取措施 污染等级:3级 安装类别:Ⅲ类(690V系统)、Ⅳ类(380V系统) 控制电源电压应在(85%~110%)Us的波动范围内 |
自投自复: 当常用电源正常,控制器发出指令,常用电源闭合,备用电源断开,Me5KB-S双电源自动转换开关处于(1、0)状态;当常用电源异常,控制器发出指令,常用电源断开,备用电源闭合,Me5KB-S处于(0、1)状态;当常用电源恢复正常时,控制器发出指令,常用电源闭合,备用电源断开,Me5KB-S双电源开关又处于(1、0)状态。 自投不自复: 当常用电源正常时,控制器发出指令,常用电源闭合,备用电源断开,Me5KB-S双电源自动转换开关处于(1、0)状态;当常用电源异常时,控制器发出指令,常用电源断开,备用电源闭合,Me5KB-S处于(0、1)状态;当常用电源恢复正常时,双电源自动转换开关仍处于(0、1)状态,只有重启Me5KB-S或操作复位按钮才能使正常电源闭合,备用电源断开,Me5KB-S双电源自动转换开关又处于(1、0)状态。 反馈信号:Me5KB-S双电源自动转换开关的工作状态信号,一般都是从控制与保护开关的辅助触头取出信号。 电网—电网:Me5KB-S双电源自动转换开关是取两路电网电源。 电网—发电机:Me5KB-S双电源自动转换开关电源是取自电网和发电机两路电源。 |
Me5KB-S双电源自动转换开关电器产品样本 |
